Экскаватор эо 2621 Расход Топлива в Час • Преимущества и недостатки

Эо 2621 заправочные объемы. Модификации с различным навесным оборудованием

Одноковшовый неполноповоротный универсальный экскаватор ЭО-2621 смонтирован на шасси колесного трактора .

Поворотной частью и рабочим оборудованием управляют с помощью . В качестве рабочего оборудования на нем применяют:

1. прямую или обратную лопату
2. грейфер и вилы.

• разрабатывают грунт в мелких забоях
• зачищают дно и стенки котлована
• грузят сыпучие и кусковые материалы.

1. копают траншеи для укладки кабеля, хранения корнеклубнеплодов
2. роют небольшие котлованы.

• грузят штучные материалы
• укладывают трубопроводы
• корчуют мелкие пни
• ставят столбы
• сажают деревья средних размеров
• выполняют монтажные работы при ремонте машин.

Ковшом грузят материалы с малой плотностью, вилами — мусор, стальную стружку и другие грузы массой до 400 кг

К трактору прикреплены обвязочная рама и рама бульдозерного оборудования . На раме установлена поворотная колонка, к которой прикреплена стрела.

Поднимают и опускают стрелу с помощью гидроцилиндра. Рукоять с ковшом поворачивается с помощью гидроцилиндров. Ковш поворачивается относительно нижнего шарнира рукояти гидроцилиндра.

Поворот рабочего оборудования возможен на 160°.

Экскаватор оборудован отвалом , который служит также противовесом.

Для повышения устойчивости во время копания экскаватор снабжен выносными опорами с гидравлическим приводом. Управляют экскаватором из кабины с помощью гидрораспределителей.

Для установки обратной лопаты ковш устанавливают зубьями наружу и с помощью дополнительных тяг закрепляют на нижней вилке рукояти. Штоки гидроцилиндров крепят к нижнему кронштейну рукояти. Днище ковша шарнирно соединено с его корпусом и с помощью гидроцилиндра может открываться для разгрузки.

Корпус поворотной колонки с рабочим оборудованием поворачивают с помощью цепи , огибающей звездочку. Концы цепи соединены со штоками двух гидроцилиндров одностороннего действия.

При включении одного из них шток через цепь поворачивает в соответствующую сторону корпус поворотной колонки.

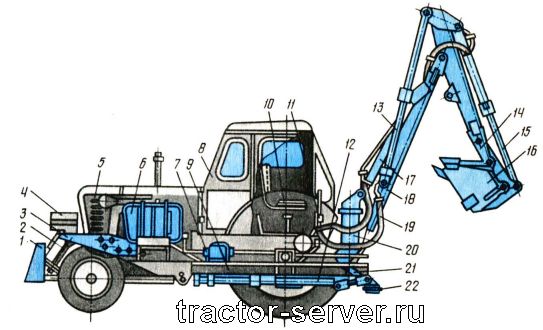

1 — отвал бульдозера; 2 — гидроцилиндр отвала бульдозера; 3 — рама бульдозера; 4 — топливный бак; 5 — трактор; 6 — бак гидросистемы; 7 — насосная группа; 8 — кабина; 9 — рама; 10 — сиденье; 11 — распределители; 12 — механизм поворота; 13 — гидроцилиндр рукояти; 14 — рукоять; 15 — гидроцилиндр ковша; 16 — ковш; 17 — гидроцилиндр стрелы; 18 — стрела. 19 — соединительные трубопроводы; 20 — поворотная колонка; 21 — гидроцилиндры; 22 — выносная опора.

Преимущества и недостатки

Первая цифра означает, что данная машина относится ко второй размерной группе, в которую входят экскаваторы, масса которых лежит в пределах 6,3 10 тонн. условия работы и, как следствие производительность и исключение человеческого фактора при работе организация рабочего пространства, эргономичность кабины и панели управления;.

ЭО 2621 схема гидравлики. Технические характеристики

Техническая производительность, м3 ч 60 80 Базовое шасси пневмоколесное Рабочее оборудование экскаваторное с ковшом вместимостью-0,32 м3 Наибольшая глубина копания, м 4,0 Наибольшая высота выгрузки, м 5,9 Габаритные размеры в транспортном положении, мм длина ширина высота Максимальная скорость движения, км ч Масса, т 8,0 Расчет, человек Завод-изготовитель ОАО Тверской экскаваторный завод , г. Экскаватор ЭО-5126, технические характеристики которого были указаны выше, оснащен восьмицилиндровым четырехтактным V-образным дизельным двигателем ЯМЗ-238ГМ2, имеющим водяное охлаждение и непосредственный впрыск топлива.

Оборудование кабины… Преимущества и недостатки

• передние ведущие и направляющие – 1460 мм;
• задние ведущие – 1550 мм.

Технические характеристики ЭО-2621 В-3 Стройдормаш:

Разместите заявку на покупку техники или запчастей для спецтехники!
Я принимаю условия соглашения
Ваша заявка отправлена.
Вся информация взята из открытых источников
Оцените, пожалуйста, статью:
Оценивших: 9, оценка: 5 из 5
Нам очень важно ваше мнение

Технические характеристики техники в каталоге основаны на информации, взятой из официальных источников, в том числе с официальных сайтов производителей.

К нашему сожалению, даже официальные документы могут содержать ошибки и опечатки. Кроме этого, характеристики могут отличаться в зависимости от региона поставки техники, а также изменяться производителями без предварительного уведомления.

В связи с этим, мы рекомендуем пользоваться опубликованной информацией в качестве основного обзора моделей, и при совершении покупки уточнять параметры, имеющие для Вас большую значимость, у продавца.

Расход топлива

Техническая производительность, м3 ч 60 80 Базовое шасси пневмоколесное Рабочее оборудование экскаваторное с ковшом вместимостью-0,32 м3 Наибольшая глубина копания, м 4,0 Наибольшая высота выгрузки, м 5,9 Габаритные размеры в транспортном положении, мм длина ширина высота Максимальная скорость движения, км ч Масса, т 8,0 Расчет, человек Завод-изготовитель ОАО Тверской экскаваторный завод , г. Показатель высокой потребности Советского Союза в данной технике в то время то, что целые предприятия преобразовывали в экскаваторные заводы, для выпуска исключительно названных выше моделей.

Преимущества и недостатки • Достоинства и недостотки

В целях ограничения давления в запертой поршневой полости гидроцилиндра во время копания предусмотрен специальный разгрузочный клапан, перепускающий жидкость в штоковую полость гидроцилиндра, а избыток жидкости в бак. Отличные эксплуатационные характеристики, дешевизна производства и использования, надёжность и неприхотливость сделали ЭО-2621 основным навесным экскаватором на базе тракторов, самым массовым в мире.

Устройство. Достоинства и недостотки

Двигатель и КПП

Экскаватор-бульдозер ЭО-2621 работает на дизеле. Чаще всего в эксплуатации находятся машины с индексом «А», на которые ставят мотор ДТ-65Н. Современные же модели («В») на базе МТЗ получили четырехтактный дизельный двигатель Д243-436 с вертикальным рядным расположением цилиндров с рабочим объемом 4.75 литра. Оба агрегата достаточно надежны в работе и при прохождении плановых ТО служат несколько лет. В техобслуживание включена обязательна смена масла и фильтров. Эта процедура ничем не отличается от других дизельных моторов.

Трансмиссия у «Петушка» механическая синхронизированная. Коробка передач девятиступенчатая с удваивающим редуктором. В совокупности модель ЭО-2621 имеет 17 передних и 4 задних передачи. Рулевое управление червячного типа с гидроусилителем.

Расход топлива на ЭО-2621 зависит не только от комплектации двигателем, но и от условий эксплуатации машины. В среднем эта модель потребляет от 5.5 л/час при перевозке грузов до 300 кг на скорости 10 км/ч и до 12 л/час на полной загрузке. По отзывам владельцев техники, на двигателе Д243 машина съедает от 6 до 8 л/час.

Двигатель, КПП, системы управления

Передовой секционный гидро-распределитель последней модели ЭО-2621В-3 имеет антикавитационные клапаны Гидроконтроль и встроенные предохранители, что позволяет производить плавное совмещение операций и повышает точность работы. Поставка ЭО-2621-В3 экскаватор-бульдозер ЗЛАТЭКС на базе трактора МТЗ 82 может осуществляться как напрямую с завода-изготовителя, так и с площадок в Москве и других регионах РФ.

Назначение. Особенности конструкции

На обвязочную раму крепится опорно-поворотная колонна с осью, имеющей жёсткое крепление с обвязкой; а также гидроцилиндры, с помощью которых производится её вращение. Значение буквенного и цифрового обозначения в названии экскаватора следующее Э экскаватор; О одноковшовый; 2 относящийся ко второй группе в неё входят экскаваторы, масса которых лежит в пределах 6,3 10 тонн ; 6 говорит о том, что экскаватор смонтирован на шасси серийного трактора; 2 навесное оборудование экскаватора имеет жёсткое крепление; 1 порядковый номер модели, присвоенный заводом-изготовителем.

Гидравлика… Технические характеристики

• грейферы различной модификации и допустимые по грузоподъемности;
• профильные (узкие или широкие) ковши 0,15 и 0,25 м³;
• молоты;
• подъемники;
• рыхлительные зубья;
• обратная лопата;
• крановые крюки. — Всего 22 вида навесного оборудования.
