Реле ближнего и дальнего света Ваз 2106 – за что отвечает

Реле – это электрическое устройство, предназначенное для коммутации или защиты электрических цепей. В электрооборудовании автомобиля – это важные элементы, без которых эксплуатация многих электрических приборов становится невозможной.

Такой узел как реле является своеобразным коммутатором, который позволяет с помощью узлов с малым током (кнопок и переключателей) включать узлы с большим током в нашем случае передние фары автомобиля. Если бы данного узла не было, то кнопка от высокой нагрузки могла бы просто-напросто расплавиться, поэтому важность реле очень велика.

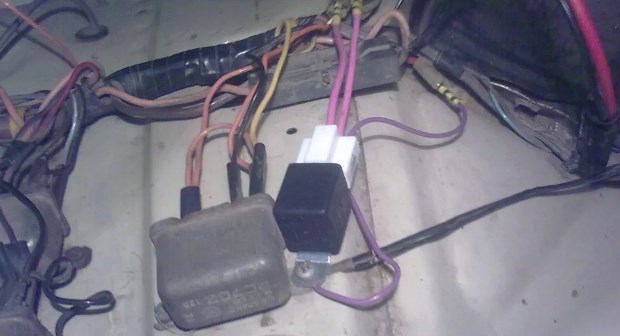

На фото: Большинство реле Ваз 2106 выглядят примерно так, может незначительно отличаться размер и положение контактов

Независимо от положения переключателя и состояния дверей на одной из клемм фонаря постоянно присутствует напряжение бортовой сети 12 В , поэтому перед заменой лампы нужно обязательно отключить одну клемму аккумулятора или включить размыкатель массы.

Ваз 2107 не выключаются фары — Все о Лада Гранта

Перегорело реле ближнего и дальнего света Ваз 2106: как исправить проблему

Ведь теперь надобится снимать приборную панель и проверять состояние проводки, контактов, минусовых соединений. Если подогнуть контакт в ЗЗ, можно ещё стеклоочистители и отопитель подключать к этой же схеме они будут отключаться после каждого выключения зажигания.

На ваз 2106 не горит дальний свет. Не работает дальний свет на ваз 2106. Не горит дальний свет – ищем причины

1. При исправном АКБ отсутствует ток зарядки, из-за чего он не заряжается. Это происходит при плохом присоединении проводов к зажимам реле или при обрыве цепи от генератора к батарее. Устраняется закреплением провода в цепи, проверкой и регулировкой регулятора напряжения и реле-регулятора.
2. Недостаточный ток зарядки при разряженной АКБ или большой при полностью заряженном аккумуляторе вызваны нарушением регулировки регулятора напряжения. Устраняется регулировкой устройства или его заменой.
3. Горение и перегорание ламп с чрезмерным накалом происходит при нарушении регулировки реле-регулятора или замыкании контактов. Устраняется разъединением и зачисткой замкнувших контактов, регулировкой или заменой регулятора напряжения.
4. Большой ток разряда после остановки мотора. Происходит при замыкании контактов реле-регулятора (спекании контактов, поломке пружины якоря) или коротком замыкании электропровода. Ремонтируется нахождением и устранением короткого замыкания при отключенном аккумуляторе, проверкой и регулировкой ограничителя тока, размыканием и зачисткой контактов, заменой пружины с регулировкой ее зазора и натяжения.

Достаточно открыть капот при выключенном зажигании, снять защитный короб с обеих сторон фары, вытащить контактную группу, отсоединить пружинные фиксаторы, вынуть перегоревшую лампочку и поставить новую. Сначала думал, что просто отошла клемма аккумулятора, но потом проверил все оказалось в норме.

Не работает освещение салона ВАЗ 2107: замена лампочек Если говорить про приборную панель автомобилей ВАЗ 2109, то для них характерны определенные неполадки. Мы вам расскажем о них, а также подскажем, как правильно действовать в той или иной ситуации. Устраняется разъединением и зачисткой замкнувших контактов, регулировкой или заменой регулятора напряжения. Вполне возможен разрыв одной из них в этом случае будет отсутствовать тот свет, за который она отвечает.

Кнопка или клавиша включения габариток и света

Возможно, также сломалась кнопка или имеются проблемы с проводкой. В случае с кнопкой залипает клавиша габариток и света. Контакты просто замыкают внут,ри и она не включается.

Примечательно, что кнопка эта никогда автомобилистами активно не задействуется. Априори она оставляется включенной, но когда залипает, то естественно, свои функции нормально не выполняет.

Клавиша называется выключателем света, считается уже изначально вещью хлипкой и не совсем надежной.

Часто именно эта клавиша становится излюбленным вариантом модернизации «рукастых» автомобилистов. Заметив, что в клавише отсутствует только индикатор, который может превратить кнопку в полезную вещь, они совершенствуют её. Такая модернизация позволяет значительно упростить жизнь водителя, которого до этого постоянно заботила мысль – выключил ли я фары или нет.

Чтобы осуществить модернизацию, достаточно воспользоваться светодиодом. Нужна также кнопка донор, паяльный инструмент и термопистолет.

• разобрать кнопку донор, снять оттуда контактные ножки и светофильтр для окошка;
• внедрить внутрь клавиши светодиод и добавочные контакты вместе со светофильтром.

Зеленый свет – габаритки, белый – ближний свет.

Такой одновременный выход из строя обеих ламп практически исключен и может возникнуть только при поломке реле-регулятора напряжения на генераторе, но в этом случае проблема бы коснулась не только фа.

Не горит подсветка панели приборов ВАЗ-2107 (инжектор, карбюратор): распространенные причины неисправности, поиск проблемы и самостоятельный ремонт

Какие лампы устанавливать в панель приборов для освещения

Это происходит при плохом присоединении проводов к зажимам реле или при обрыве цепи от генератора к батарее. Отсутствие света это далеко не всегда сгоревшие лампы, имеется несколько основных причин, по которым возникают проблемы, и мы рассмотрим их.

Возможные неисправности и их устранение

• обесточить аккумулятор;
• снять защитные и декоративные накладки вокруг руля;
• открутить гайку, которая фиксирует рулевое колесо;
• снять электрический разъём от сигнала;
• маркером пометить расположение элементов на валу, чтобы при обратной сборке ничего не перепутать;
• вывинтить нижние фиксаторы кожуха переключателя;
• ослабить главный винт, который держит переключатель на рулевом валу (полностью снимать нельзя!);
• вытащить руль;
• отсоединить верхний кожух;
• отключить электрические разъёмы, идущие непосредственно к переключателю;
• снять и рассортировать устройство по деталям.

Такой одновременный выход из строя обеих ламп практически исключен и может возникнуть только при поломке реле-регулятора напряжения на генераторе, но в этом случае проблема бы коснулась не только фар, а и всего автомобильного электрооборудования. После покупки своей ВАЗ 2106 буквально через пару дней меня ожидала следующая беда.

Популярные неисправности
Нумерация предохранителей в монтажном блоке нового образца Если захотеть, то практически любое устройство в автомобиле можно полезно доработать своими руками, в том числе и лампы освещения. И здесь дело уже не в надежности того или иного бренда, а, скорее, в выработке или усталости некоторых деталей.

Что делать если не горит панель приборов на ВАЗ 2109

Когда панель приборов на ВАЗ 2109 не горит — это одна из распространенных неисправностей данного узла. Чтобы устранить неполадку, сперва придется отыскать причину ее возникновения.

Приборка девятки

Виды панелей

Щитки приборов на ВАЗ 2109 бывают минимум трех типов:

Европанель

На версиях с низкой панелью отказ в работе всего щитка — крайняя редкость. Это обусловлено тем, что здесь спидометр и эконометр оснащаются механическими приводами. Потому вряд ли стоит ожидать, что они откажут вместе с электрической составляющей.

У щитков с высокой панелью эконометр отсутствует, зато спидометр также основан на механическом тросовом приводе.

Почему не горит

Если вдруг электроприборы и контрольные лампы на щитке перестали работать, необходимо предпринять определенные действия.

1. Для начала снимите крышку монтажного блока и убедитесь в целостности предохранителя. Маркировка предохранителей располагается на внутренней поверхности крышки. Вам следует искать предохранитель F16 или F5, в зависимости от года выпуска вашего ВАЗ 2109.
2. Если предохранитель оказался цел, обязательно проверьте, не окислились ли контакты искомого предохранителя. Не редко из-за нарушенного контакта происходит отказ щитков.
3. Проверьте, идет ли питание на приборную панель. Для этого вам потребуется контрольная лампа и включенное зажигание. Отключите разъем Х4 в монтажном блоке и на контакте 3 проверьте наличие напряжения. Недостаток конструкции ВАЗ 2109 заключается в том, что при дождях монтажных блок сразу становится мокрым. Отсюда возникает окисление контактов в колодках, из-за чего перестает работать электрика. Окисляется порой не только контакт, но также и плата монтажного блока девятки.

Если ни одно из перечисленных выше действий не дало результата, придется вас огорчить. Ведь теперь надобится снимать приборную панель и проверять состояние проводки, контактов, минусовых соединений. Тут лучше довериться профессиональному электрику или выделить целый день на самостоятельное устранение неисправностей. Спешка здесь ни к чему.

Куда пропала подсветка

Популярные неисправности

Если говорить про приборную панель автомобилей ВАЗ 2109, то для них характерны определенные неполадки. Мы вам расскажем о них, а также подскажем, как правильно действовать в той или иной ситуации.

Ремонтируется нахождением и устранением короткого замыкания при отключенном аккумуляторе, проверкой и регулировкой ограничителя тока, размыканием и зачисткой контактов, заменой пружины с регулировкой ее зазора и натяжения.

Распространенные причины выхода из строя

Содержание

Иногда в системе случаются скачки напряжения и могут одновременно перегореть спирали ближнего света сразу в двух лампах, это очень похоже на выход из строя реле, но не стоит его менять, вначале обязательно проверьте деталь тестером, и, если с ней все хорошо, причина именно в лампах. Одна из этих нитей может совершенно спокойно перегореть, из-за чего не будет работать дальний или ближний свет.

Расположение предохранителя

• Если необходимо заменить осветительные элементы накаливания, отвечающие за подсветку, то понадобятся лампочки типа АМН 12-3-1 (T3W). Это обычные нитевые лампочки, которые устанавливаются в приборку ВАЗов с завода.
• Если необходимо заменить индикаторные осветители, то используются элементы типа А 12-1,2.

Такой одновременный выход из строя обеих ламп практически исключен и может возникнуть только при поломке реле-регулятора напряжения на генераторе, но в этом случае проблема бы коснулась не только фар, а и всего автомобильного электрооборудования. отключить электрические разъёмы, идущие непосредственно к переключателю;.

Не горит подсветка К внешним признакам поломки реле света Ваз 2106 относятся следующие аспекты: Собственно, диагностика сводится к проверке целостности нитей на лампах, наличию уверенного контакта, проверка реле включения. Акум сел может Когда акум садится бывает что фары горят но если заводится без проблем, то реле скорее всего.

Возможные неисправности и их устранение

Схема подключения фонарей освещения салона на ВАЗ 2107 довольно проста, а потому и неисправностей будет немного, и все относительно легко устранимы. Вот те из них, которые можно устранить своими силами:

• сгорела лампочка;
• перегорел предохранитель;
• вышел из строя один из концевых выключателей, расположенных в стойках дверей;
• вышел из строя встроенный в плафон переключатель;
• неисправность проводки.

Будем устранять их все, начиная с самых простых.

Как заменить лампы

Для начала разберемся с заменой лампочек в плафонах освещения – это самая простая процедура, а неисправность наиболее распространенная.

Фонарь освещения салона крепится на двух пружинных защелках, расположенных сверху и снизу. Берем отвертку, поддеваем верхнюю или нижнюю часть плафона и аккуратно отжимаем, пока защелка не выйдет из паза в кузове.

Отжатие нижней защелки

После этого фонарь легко снимется и повиснет на трех проводах

Снятый фонарь освещения салона ВАЗ 2107

Находим лампочку и снимаем ее, вытолкнув в сторону.

Снятие лампочки

Вставляем на место новую, проверяем, защелкиваем фонарь на место.

Установка фонаря освещения салона на место

Важно! Независимо от положения переключателя и состояния дверей на одной из клемм фонаря постоянно присутствует напряжение бортовой сети (+12 В), поэтому перед заменой лампы нужно обязательно отключить одну клемму аккумулятора или включить размыкатель массы.

Расположение предохранителя

Следующая по сложности устранения неисправность – выход из строя предохранителя (вставки). Нужно только знать, какого и где его найти. Расположен предохранитель, отвечающий за освещение салона, в монтажном блоке, а сам блок – в моторном отсеке, сразу за лобовым стеклом напротив кресла пассажира. На фото ниже он помечен цифрой 5 и закрыт защитной крышкой.

Местоположение монтажного блока в ВАЗ 2107

В зависимости от модификации и года выпуска автомобиль может быть оснащен одним из двух видов монтажных блоков. Устройство старого образца выглядит так:

Проще всего, без сомнения, все доверить в надежные руки проверенного автоэлектрика, но с некоторыми проблемами не слишком затруднительно справиться и самостоятельно если в наличии имеются самое небольшое количество свободного времени и примитивное знакомство с основами электрических цепей.

Где расположено реле ближнего и дальнего света Ваз 2106

Не работает дальний свет на ваз 2106. Не горит дальний свет – ищем причины

Если лампа неисправна, необходимо приобрести новую лампу и установить её на место старой, не касаясь стекла руками. Некоторые владельцы автомашин ВАЗ-2106 сталкивались с такой неприятной проблемой, как неработающий дальний свет.

Схема подключения подсветки

• 1 – монтажный блок;
• 2 – выключатели (концевики), расположенные в стойках передних дверей;
• 3 – выключатели (концевики), расположенные в стойках задних дверей;
• 4 – плафоны со встроенными переключателями.

Особенность строения фар автомобиля ВАЗ-2106 заключается в том, что лампы ближнего и дальнего света находятся в разных фарных корпусах, что в значительной степени упрощает поиск и решение возникшей проблемы. Это обычные нитевые лампочки, которые устанавливаются в приборку ВАЗов с завода.

Как заменить лампы

Реле – это электрическое устройство, предназначенное для коммутации или защиты электрических цепей. В электрооборудовании автомобиля – это важные элементы, без которых эксплуатация многих электрических приборов становится невозможной.

Вот на фото ниже показан тот предохранитель, который отвечает за работоспособность датчиков и приборов ВАЗ 2106. С втыканием на место целой детальки справится и школьник, так что поездка на СТО в этом случае тоже будет, наверное, излишней.
