Не работает стоп сигнал на ваз 2106
Если потенциал 0 не вызывается на клемме 4 , это означает, что нити лампы взорвались или в проводке есть зазор. Теперь блок управления двигателем, будет при любых условия нажатия на педаль тормоза получать синхронные сигналы.
Не работают стоп сигналы ваз 2106
- – потенциал «массы»;
- – напряжение «12», но только после включения зажигания;
- – «12» по нажатию на педаль;
- – клемма звонится, как отвод «массы».
Обратите внимание Для проверки патронов после выполнения вышеуказанных манипуляций, используйте новые снятые с других световых устройств лампы, поскольку не исключено, что установленные ранее световые приборы пришли в негодность одновременно с повреждением контактов. Соответственно, при нажатии контакты замыкаются, обеспечивая протекание через лампы;.
Решение! Ошибка Р0504 рассогласование датчика тормоза. Сразу делаем акцент на том, что распиновка разъемов и цветовая маркировка проводов могут отличаться не только у разных моделей одного автопроизводителя, но и у одной модели разных годов выпуска. Перед началом поиска причины поломки вам необходимо найти электрическую схему конкретно для вашей модели автомобиля. Датчик положения педали тормоза с четырехконтактным разъемом подключения, стали использовать на автомобилях имеющие электронную дроссельную заслонку. Проверка ведется контрольной лампой, подсоединяемой одним выходом к текущим выводам, а вторым замыкая ее на массу.
Пара слов о «реле исправности»
Реле исправности ламп называется K1, и оно в монтажном блоке – самое большое. Если это реле вынуть, то при нажатии на педаль можно вызвонить напряжение на клемме 5 (но не 4). Ещё раз посмотрите на схему, и станет ясно, о чём речь.
Самое большое реле в блокеВсе контакты реле пронумерованы. На клеммах блока проверяют напряжения:
- – потенциал «массы»;
- – напряжение «+12», но только после включения зажигания;
- – «+12» по нажатию на педаль;
- – клемма звонится, как отвод «массы».
Если на клемме «4» не вызванивается потенциал «0», значит, нити ламп перегорели или в проводке есть разрыв. Теперь рассмотрим другое: потенциал «массы» был обнаружен, но лампы не горят. Здесь появляются подозрения о коротком замыкании.
Обратите внимание Для проверки патронов после выполнения вышеуказанных манипуляций, используйте новые снятые с других световых устройств лампы, поскольку не исключено, что установленные ранее световые приборы пришли в негодность одновременно с повреждением контактов.
Не горят и не работают стоп-сигналы на ВАЗ-2112, почему?
Не работает стоп сигнал ваз 2114 причины — Все о Лада Гранта
В случае перегорания ламп в стопах, нужно заменить ее на новую и проверить, будет ли работать система. Даже после тщательной просушки влага все равно остается внутри обшивки салона и электронных блоков.
Не горит стоп сигнал ваз 2109
- перегорел предохранитель. На схеме предохранители маркируются буквой F (от англ. – Fuse) и порядковым номером посадочного места в блоке предохранителей, к примеру, F3;
- плохой контакт в местах разъемов;
- перегорели лампочки, но поскольку фонари подключены параллельно, вероятность того, что перегорят сразу 2 лампы – крайне невелика;
- плохой контакт на минусовом выводе фонарей. В таком случае проблемы могут начаться не только со стопами, но и с загоранием остальных ламп в фонарях;
- повреждение минусовой дорожки в плате плафона. От общей массы непосредственно к лампе стоп-сигнала «минус» идет по специальной дорожке на плате. Дорожка может разрушиться от попадания воды либо механического воздействия;
- неисправность концевика стоп-сигналов, так называемой лягушки;
- обрыв проводки, окисление контактов.
Схему расположения плавких вставок можно найти в руководстве по ремонту и эксплуатации к вашему авто; часто условное обозначение защищаемых цепей располагается на обратной стороне крышки, закрывающей монтажный блок предохранителей. Понимание принципа работы позволяет определить, почему именно могут не гореть стоп-сигналы.
Тест проводки на неработающих стоп-сигналах (проверка масса) Датчик педали тормоза напрямую связан с электронным блоком управления двигателем. Оба сигнала поступают в эбу, при этом на них должна быть всегда разная полярность.
Если с обоих сигналов одновременно в блок эбу будет приходить “+” или ”-”, блок эбу фиксирует ошибку “РАССОГЛАСОВАНИЕ ДАТЧИКОВ ПЕДАЛИ ТОРМОЗА”. Можно прибегнуть к модернизации, и тогда не будут запотевать стекла, и не будут окисляться контакты. При нажатии ногой на педаль тормоза пружина во включателе стоп-сигналов он укреплен в держателе подвески педали тормоза нажимает на штифт управления.
Обратите внимание Для проверки патронов после выполнения вышеуказанных манипуляций, используйте новые снятые с других световых устройств лампы, поскольку не исключено, что установленные ранее световые приборы пришли в негодность одновременно с повреждением контактов.
Комментарии 6
Наличие потенциала ноль проверяют иначе любой из щупов подключают к клемме с плюсовым напряжением, и затем второй щуп соединяют с исследуемым проводом. Но причина может выглядеть просто иногда лампы не включаются потому, что патрон не контачит с массой.
Способы устранения поломки
- Проблема с предохранителем на стоп-сигнал: его окисление или выход из строя;
- Неисправность лампы (ламп) установленной в стоп-сигнале;
- Проблема с механизмом включения стоп-сигнала при давлении на педаль торможения;
- Окислившиеся контакты в гнезде для установки лампы стоп-сигнала;
- Повреждение электропроводки.
Схему расположения плавких вставок можно найти в руководстве по ремонту и эксплуатации к вашему авто; часто условное обозначение защищаемых цепей располагается на обратной стороне крышки, закрывающей монтажный блок предохранителей. Концевик снимается в сборе и проверяется омметром.
Мы принудительно включаем стоп-сигналы Если установленный предохранитель нужного номинала сразу же перегорел, в цепи присутствует короткое замыкание (КЗ). Учтите, что предохранитель может защищать не только стопы, но и другие цепи. В зависимости от того, какая фара у нас неисправна левая или правая , отодвигаем в сторону боковую обшивку багажника. Определить, поступает ли на контакты гнезда напряжение, подключив к ним щупы тестера и включив выключатель габаритов.
Включаем стоп-сигналы принудительно
Реле K1 успешно заменяется площадкой с перемычками. На рис. 1 как раз показана её схема. Если же подобной площадки нет, можно временно замкнуть контакты 4-5. А сначала проверьте всё, о чём говорилось выше.
Пусть наблюдатель следит за тем, что происходит с лампами. В одно касание нажмите педаль и отпустите её. Если лампы не включились, проверьте исправность предохранителя. Он перегорел – значит, ищите короткое замыкание.
Как нужно и как нельзя проверять потенциал «0 Вольт»

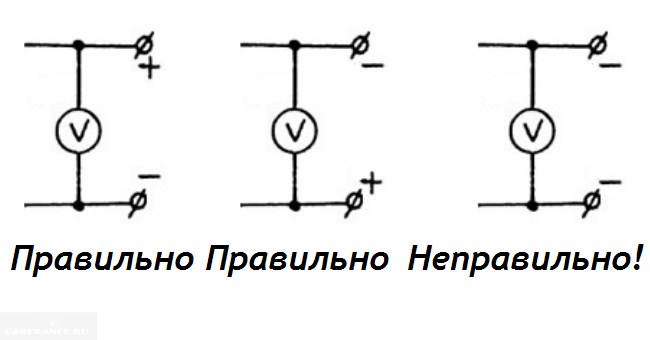

Договоримся сразу, что работаем мы только с вольтметром. Напряжение «+12» вызванивают, подключая один щуп к «массе». Наличие потенциала «ноль» проверяют иначе: любой из щупов подключают к клемме с плюсовым напряжением, и затем второй щуп соединяют с исследуемым проводом.
Рассмотрим ошибку: один щуп подключён к «массе», второй – к исследуемой клемме, и вольтметр показывает «0». Тут делают вывод о наличии потенциала «массы», но это – неправильно! При разрыве контакта с «массой» прибор тоже покажет «0». То есть, цифра «0» не несёт в себе информации.
