Не горит подсветка панели приборов на ваз 2115

Маловероятно то, что произойдет одновременный сбой в работе датчиков, от которых напрямую зависит работа ПП. Если учитывать, что они работают не прямо с приборами, а посредством ЭБУ (электронный блок управления), то, соответственно, сбои в работе приведут к тому, что ПП перестанет работать. К тому же стоит отметить, что двигатель тоже прекратит свою работу.

Встречаются такие ситуации, когда перестают одновременно работать все приборы на панели. В этом случае водитель авто должен проверить состояние предохранителя F16, который имеет мощность 16 А.

Если в результате проверки клеммы показывают напряжение +12 В, то это говорит о том, что ПП не работает в результате плохого контакта провода, который идет на массу авто. В случае если на клеммах не отражается напряжение +12 В, то необходимо разбирать монтажный блок и искать причину неполадки.

Напомним, первая линия конвейера в Тольятти ранее была переоборудована под выпуск автомобилей на платформе Renault Logan так называемая B0 сейчас там производится универсал Lada Largus перелицованная Dacia Logan MCV , а также ведётся партнёрская сборка седана Nissan Almera.

Не горит ближний свет фар автомобиля ВАЗ 2114 (2115, 2113)

Не работает свет в салоне ВАЗ-2115 возможные причины

Так, обрыв или перегорание одного из световых элементов может привести к тому, что вся подсветка перестанет работать. Первое, что необходимо проверить это лампа освещения, поскольку именно её перегорание могу стать причинно того, что пропал свет в салоне автомобиля.

Не работают стопы автомобиля ВАЗ 2114 (2113)

1. Замена панели приборов осуществляется строго в соответствии с распиновкой.
2. Первоначально нужно отсоединить кабель, идущий к прикуривателю.
3. Произвести демонтаж контрольного щитка. Необходимо, выкрутить 2 самореза, располагающихся по краям, сверху и снизу панели приборов.
4. Следующим этапом будет демонтаж накладки. Сложность состоит в том, что она удерживается фиксаторами, поэтому ее нужно чуть раскачать.
5. После этого отключаются все провода, идущие к панели приборов (разъем световой сигнализации, часов, спидометра, датчика уровня горючего).
6. Самым последним действием производят демонтаж контрольного щитка. Откручиваются все болты, которые ее фиксируют. На данном этапе стоит очень осторожно совершать действия, так как реально повредить проводку.

Излучаемый уличными фонарями свет не поможет отыскать нужный предмет в бардачке, поэтому, водителю лучше всего заранее побеспокоиться о том, чтобы все лампочки и другие составляющие электрооборудования авто работали стабильно и надёжно. Из этого я сделал вывод,а что,если я закреплю соединения патрона с помощью стопора.

Не работает свет в салоне ВАЗ-2115 возможные причины Читайте также: Снятие цепи и звездочек привода распределительного вала карбюраторного двигателя ВАЗ 21213, 21214 (Нива) Корпус перегоревшего предохранителя может быть слегка почерневшим или оплавленным, а проводник внутри корпуса будет разорван. Для восстановления контакта необходимо несколько раз повернуть лампочку в патроне, либо извлечь ее и зачистить окислившиеся контакты мелкозернистой наждачной бумагой.

Не работают стопы (стоп-сигналы) ВАЗ 2114 (2113), причины неисправности

Не работать может либо один стоп-сигнал, либо сразу два.

1. Перегорела лампа стоп-сигнала в заднем фонаре.

Чаще всего перегорает всего одна лампа, но бывает, что и две.

Лампа стоп-сигнала (стопа) в заднем фонаре автомобиля ВАЗ 2114 (2113)

В таком случае придется заменить лампу новой или заведомо исправной. Для стоп-сигнала применяется лампа P21W. Аналогичные лампы указателя поворота, света заднего хода, противотуманного света в этом же заднем фонаре. Их можно использовать для проверки лампы стопа путем замены.

2. Окислились контакты в патроне лампы стопа.

При этом возникает «обрыв» в электрической цепи лампы. Чаще всего, в таком случае, не будет работать один стоп-сигнал, а другой будет гореть.

Патрон и контакты лампы стоп-сигнала в заднем фонаре ВАЗ 2114, 2113

Для восстановления контакта необходимо несколько раз повернуть лампочку в патроне, либо извлечь ее и зачистить окислившиеся контакты мелкозернистой наждачной бумагой.

3. Неисправна колодка проводов на задний фонарь (фишка).

Либо ненадежно закреплена, либо окислились контакты. В любом случае в электрической цепи будет «обрыв».

Необходимо несколько раз снять-надеть колодку на выводы платы заднего фонаря для восстановления окислившегося или ненадежного контакта. В последствии можно зачистить выводы на плате и наконечники проводов в соединительной колодке.

4. Сгорел предохранитель в монтажном блоке.

Если предохранитель сгорел, не будут гореть обе лампы стоп сигналов в задних фонарях.

Электрическую цепь включения стоп-сигналов автомобиля ВАЗ 2114 (2113) защищает предохранитель F3 (7,5А) в монтажном блоке предохранителей и реле. Проверьте целостность предохранителя. В случае неисправности замените новым. Если предохранитель опять сгорел, следует искать короткое замыкание в цепи. По схеме подключения показанной ниже.

5. Осыпалась дорожка в плате заднего фонаря.

Электрическая цепь в результате будет разорвана («обрыв»), лампа стоп-сигнала не будет гореть.

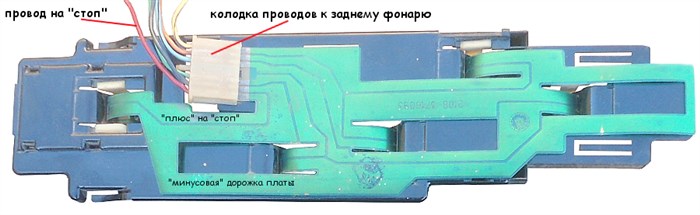

Дорожки платы заднего фонаря на стоп-сигнал

Необходимо снять плату заднего фонаря, где не горит стоп и осмотреть ее на предмет повреждения дорожек. Если визуально обнаружить место повреждения не удается следует «прозвонить» дорожки мультиметром или контрольной лампой. К поврежденной дорожке припаивается проводок и плата продолжает функционировать дальше. Подробности в статье «Проверка платы заднего фонаря».

Связано это с возникновением не герметичности фонарей, в результате чего, внутрь попадает влага, что приводит к окислению штекера колодки или дорожки на гибкой плате, через которые подаётся напряжение на контакты лампы.

Не горят габариты ваз 2115 задние — в чем причина, как починить

Предохранитель F7

Или пробуем перемкнуть отрезком провода, при включенном зажигании и нажатой кнопки переключателя, выводы в монтажном блоке под ножки реле 30 общий плюс и 87 выход на ближний свет фар. Перед тем, как починить приборную панель, нужно решить, на какие лампы вы будете менять те, что вышли из строя.

Перегорели предохранители в монтажном блоке.

Если после осмотра лампочки выяснилось, что ее нить цела либо после замены лампочки свет так и не загорается , то следует внимательно осмотреть ее патрон и, при необходимости, зачистить мелкой шкуркой все его контакты. В случае неисправности лампу нужно просто заменить на аналогичную.

Неисправен подрулевой переключатель («гитара»). Дизайн коробки монтажного блока со временем стал современнее. Для упрощения жизни водителей на крышке поместили схему и прикрепили пинцет для замены элементов. Электрическую цепь включения стоп-сигналов автомобиля ВАЗ 2114 2113 защищает предохранитель F3 7,5А в монтажном блоке предохранителей и реле. Стоит отметить, что с автомобильной электрикой не все так просто, но поскольку это ВАЗ-2114, то здесь можно сказать всё предельно ясно.

Замена ламп подсветки

После снятия пластика можно приступать к самому процессу замены ламп.

1. Заранее рассчитывается необходимое количество ламп для замены подсветки каждого датчика и прибора панели.
2. Лампы и сопротивления устанавливаются в специальные места — патроны — после снятия блока. Выкручиваются патроны против часовой стрелки вручную, без использования инструментов. Новые устанавливаются на освободившиеся места, затем в них вставляются лампы. Головки светодиодов вкручиваются с соблюдением полярности.
   Размещение новых ламп на панели приборов.
3. Подключается питание и проверяется работоспособность обновлённой подсветки.
   Проверка ламп подсветки при помощи мультиметра.
4. Осуществляется обратная сборка приборной панели. Проводка аккуратно выводится к плате и крепится к ней, благодаря чему детали не будут мешать во время сборки.
   Осуществляется обратная сборка приборной панели с размещением стрелок датчиков.
5. Все стрелки датчиков и приборов должны правильно располагаться. Если слишком торопиться во время установки, можно их сломать или погнуть.
6. Вся конструкция крепится шурупами.
7. Питание светодиодов и лампочек объединяется, размещаются на свои места стрелки с выставлением на нулевые показатели.
8. Работа приборов и датчиков панели обязательно проверяется бортовым компьютером. Если все функционирует нормально, приборная панель собирается и возвращается в исходное состояние.
   Собранная и проверенная панель приборов ВАЗ 2114.

Видео: замена лампочек подсветки приборной панели ВАЗ 2114 Замена лампочек подсветки приборной панели ВАЗ 2114 — лёгкая работа, подвластная самым неопытным владельцам автомобиля. Восстановить её работоспособность можно за считаные минуты, главное — правильно подобрать и установить лампы датчиков и приборов.

Сегодня мы поговорим о такой распространенной проблеме, как выход из строя ламп приборной панели на ВАЗ-2114. Модель ВАЗ-2114 многим хороша, она эстетична и динамична, обладает неплохими техническими характеристиками, но приборная панель оставляет желать лучшего в плане качества и надежности. О том, как заменить лампы панели, мы и расскажем в данной статье.

Перед проведением детальной диагностики неисправности стопов ВАЗ 2114, 2113 необходимо визуально осмотреть доступные участки цепи включения ламп стоп-сигналов и ее элементы, а так же вспомнить проводился ли какой-либо ремонт на автомобиле, так как зачастую решение проблемы оказывается на поверхности.

Повреждена плата

Дворники

В случае, если и после удаления окислов не горит свет в салоне ваз 2114, то следует проверить наличие напряжения на контактах плафона при помощи вольтметра либо тестера. При этом защитную пластиковую накладку щитка можно даже не снимать лампочки и так легко извлекаются.

Трехдверную «Ладу Самару» ВАЗ-2113 сняли с производства

• подсветка приборной панели (о ней, а также о ее неисправностях, мы уже говорили ранее, поэтому сегодня на ней подробно останавливаться не будем);
• главный плафон освещения салона ваз 2114;
• лампы для индивидуальной подсветки;
• подсветка бардачков и прикуривателя.

Напомним, первая линия конвейера в Тольятти ранее была переоборудована под выпуск автомобилей на платформе Renault Logan так называемая B0 сейчас там производится универсал Lada Largus перелицованная Dacia Logan MCV , а также ведётся партнёрская сборка седана Nissan Almera. К поврежденной дорожке припаивается проводок и плата продолжает функционировать дальше.

Предохранители в салоне Именно он отвечает за подсветку приборной панели, работу габаритных огней и освещение номерных знаков. На ранних моделях ВАЗ 2114 предохранитель F10 был коричневого или красного цвета. Поэтому я не испытывал таких трудностей, как подключение к плафону освещения салона Подключение осуществил через предохранитель 5А. Восстановить её работоспособность можно за считаные минуты, главное правильно подобрать и установить лампы датчиков и приборов.

Почему не горит ближний свет фар автомобиля ВАЗ 2114 (2115, 2113)? Причины.

1. Перегорела лампа ближнего-дальнего света в блок-фаре.

Лампа Н4 (АК12-60+55), галогеновая дальнего-ближнего света передней фары ВАЗ 2114 (2115, 2113)

В ряде случаев перегорает одна лампа, иногда сразу две. Чаще всего в лампах выходит из строя нить, отвечающая за ближний свет. На внешний вид лампа может быть в полном порядке – все нити целы, но работать не будет. Поэтому для выявления неисправности проще всего заменить лампу рабочей (например, с соседней блок-фары) и посмотреть: работает или нет.

Помимо этого стоит выяснить причину перегорания лампы. Возможно трещина в стекле блок-фары через которую проникает влага или автомобиль эксплуатируется без защитных колпаков на задней части фар, или фишка фары почти свалилась.

2. Окислились контакты в соединительной колодке блок-фары.

Несколько раз оденьте — снимите соединительную проводов колодку (фишку) на штекеры ламп ближнего — дальнего света. В последствии стоит зачистить и обжать в них контакты.

3. Нет «массы» к лампе в фаре.

Массовый провод от соединительной колодки каждой из блок-фар крепится рядом с ней к кузову автомобиля. Отсоедините наконечник этого провода (черного) от кузова и зачистите его. Также зачистите место крепления.

4. Перегорели предохранители в монтажном блоке.

В монтажном блоке 2114 и 2115 с ножничными предохранителями ближний свет:

Замените предохранитель исправным. В дальнейшем найдите причину его перегорания (возможно короткое замыкание).

5. Неисправно реле ближнего или дальнего света.

Предохранители и реле отвечающие за ближний свет фар

В монтажном блоке 2114 (2115) за ближний свет фар отвечает реле К9. При срабатывании реле должен быть слышен щелчок. Если его нет, то либо к реле не подходит ток, либо оно само неисправно.

Замените реле заведомо исправным. Для проверки можно взять аналогичное из этого же монтажного блока (реле 113.3747 или 113.3747-10).

Или пробуем перемкнуть отрезком провода, при включенном зажигании и нажатой кнопки переключателя, выводы в монтажном блоке под ножки реле «30» (общий плюс) и «87» (выход на ближний свет фар). Ближний свет загорелся — реле под замену. Нет, ищем причину дальше.

6. Неисправен подрулевой переключатель («гитара»).

За дальний и ближний свет фар отвечает левый подрулевой переключатель. Поэтому снимаем кожух рулевой колонки для доступа к его электрической части. Снимаем с него соединительную колодку, также сжав усики извлекаем корпус переключателя с рычагом.

Излучаемый уличными фонарями свет не поможет отыскать нужный предмет в бардачке, поэтому, водителю лучше всего заранее побеспокоиться о том, чтобы все лампочки и другие составляющие электрооборудования авто работали стабильно и надёжно.

Реле холостого хода

Осыпалась дорожка в плате заднего фонаря.

При открытии даже одной двери лампочка моментально загорается, а при всех закрытых дверях выключается. Аналогичные лампы указателя поворота, света заднего хода, противотуманного света в этом же заднем фонаре.

Почему не горит свет в салоне (основные причины)

Перед проведением детальной диагностики неисправности стопов ВАЗ 2114, 2113 необходимо визуально осмотреть доступные участки цепи включения ламп стоп-сигналов и ее элементы, а так же вспомнить проводился ли какой-либо ремонт на автомобиле, так как зачастую решение проблемы оказывается на поверхности. При этом возникает обрыв в электрической цепи лампы.

Почему-не горит подсветка панели приборов еще пару причин Итак, что же понадобиться? Подробная схема электроузлов автомобиля, немного смекалки и минимальный набор инструментов. Рассмотрим места, где может скрываться проблема: Если после осмотра лампочки выяснилось, что ее нить цела либо после замены лампочки свет так и не загорается , то следует внимательно осмотреть ее патрон и, при необходимости, зачистить мелкой шкуркой все его контакты. Теперь выдвигаем накладку и отодвигаем ее в сторону длины проводов и тросиков для этого вполне достаточно.
